Guía completa sobre grúas con pluma telescópica: usos, mecanismo de las grúas telescópicas y cómo elegir el modelo adecuado

Se elige una grúa de pluma telescópica cuando una elevación requiere un alcance variable sin la carga de transporte y montaje de una pluma de celosía. Su valor no radica simplemente en que la pluma se extienda: permite al operador adaptar el radio, la altura del gancho y las restricciones de acceso a un área de trabajo cambiante. Esto hace que las grúas telescópicas sean útiles en obras de construcción, mantenimiento industrial, patios logísticos e instalaciones confinadas donde el punto de elevación no es fijo.

La cuestión central de selección suele malinterpretarse. La capacidad máxima de elevación por sí sola no determina si una grúa puede realizar una maniobra. La capacidad disminuye a medida que aumenta el radio de trabajo, las condiciones del terreno afectan a la estabilidad y la configuración de la pluma determina si el gancho puede alcanzar el punto requerido sin generar una condición de operación insegura. Por tanto, una grúa adecuada es aquella cuya tabla de cargas, dimensiones, disposición de desplazamiento y sistemas de seguridad se ajustan al plan de elevación real, en lugar de limitarse al peso nominal de la carga.

Dónde aportan valor práctico las grúas de pluma telescópica

Las plumas telescópicas son comunes en grúas sobre camión, grúas todoterreno, grúas para todo tipo de terreno, grúas compactas sobre orugas y grúas araña. Sus aplicaciones difieren, pero la lógica de funcionamiento es similar: la pluma puede retraerse para el transporte o el trabajo a corta distancia y luego extenderse para ganar altura o alcance horizontal.

En proyectos de edificación, las grúas telescópicas elevan elementos estructurales, elementos prefabricados, unidades HVAC, encofrados y materiales de obra. Su ventaja es el rápido reposicionamiento a medida que avanza el frente de trabajo. En obras de infraestructura, pueden manipular componentes de puentes, secciones de servicios públicos, postes de iluminación o equipos instalados desde una posición junto a la carretera, donde la grúa debe trabajar por encima de barreras o excavaciones.

La elevación industrial presenta un conjunto diferente de restricciones. La sustitución de equipos dentro de una planta puede estar limitada por el ancho de las puertas, la baja altura libre, la carga admisible del suelo, la maquinaria en funcionamiento y las posiciones restringidas de los estabilizadores. Una grúa telescópica compacta puede ser más útil que una grúa móvil más grande si puede entrar en el edificio, estabilizarse correctamente y proporcionar la altura de gancho necesaria al radio real. En puertos y patios logísticos, las grúas telescópicas también se utilizan para la manipulación de maquinaria y cargas irregulares, cuando la rápida preparación y el alcance flexible son más importantes que la elevación repetitiva de alta frecuencia.

No todas las tareas de elevación favorecen una pluma telescópica. Una grúa torre puede ser más económica para la distribución vertical continua en un proyecto de gran altura de larga duración. Una grúa sobre orugas con pluma de celosía puede ser preferible para elevaciones excepcionalmente pesadas, radios largos o aplicaciones que requieran una capacidad estable en una amplia envolvente de trabajo. Los equipos telescópicos destacan cuando la movilidad, la velocidad de preparación, el radio cambiante y el acceso restringido tienen mayor importancia.

Cómo funciona el mecanismo de una grúa telescópica

Una pluma telescópica consta de secciones de acero anidadas. La sección base está unida a la superestructura de la grúa, mientras que las secciones interiores se deslizan hacia fuera en secuencia o mediante una disposición sincronizada. La extensión normalmente es accionada por cilindros hidráulicos, cables, cadenas o sistemas telescópicos internos diseñados por el fabricante de la grúa. La retracción devuelve las secciones a la pluma base para el transporte, el almacenamiento o la elevación a corta distancia.

El mecanismo hace más que aumentar la altura del gancho. Extender la pluma modifica la geometría de la elevación. A medida que la carga se aleja más del eje de vuelco de la grúa, aumenta el momento de vuelco. Por este motivo, la carga permitida a un radio largo puede ser muy inferior a la capacidad nominal destacada de la grúa. La tabla de cargas tiene en cuenta la longitud de la pluma, el ángulo de la pluma, el radio de trabajo, la configuración de los estabilizadores, el contrapeso cuando corresponda y, en ocasiones, el uso de plumín o extensión de plumín.

La extensión de la pluma debe coordinarse con el funcionamiento del polipasto. Si la pluma se extiende mientras hay una carga suspendida, el radio de la carga puede aumentar, reduciendo potencialmente la capacidad disponible. La carga también puede oscilar si el movimiento es brusco. El movimiento hidráulico controlado, el reeving correcto, los dispositivos limitadores operativos y una operación realizada por personal capacitado son esenciales, ya que el riesgo proviene del efecto combinado del ángulo de la pluma, el radio, el peso de la carga y el soporte del terreno, no de un único factor aislado.

Las grúas telescópicas modernas suelen utilizar sensores y limitadores de capacidad nominal para supervisar la longitud, el ángulo, la presión y la configuración de la pluma. Estos sistemas son salvaguardias importantes, pero no sustituyen la planificación de la elevación. Una entrada de configuración incorrecta, un peso de aparejos no contabilizado, una capacidad portante deficiente del terreno o un obstáculo que obligue al operador a trabajar a un radio mayor pueden invalidar un cálculo que, de otro modo, sería aceptable.

La tabla de cargas es el verdadero punto de partida

La selección debe comenzar con la carga elevada realista más pesada, incluidos eslingas, grilletes, vigas de elevación, ganchos y cualquier accesorio bajo gancho. Ese total debe comprobarse después en el radio más lejano requerido y a la altura de gancho necesaria. Una grúa que puede elevar el objeto a un radio corto quizá no pueda colocarlo en el punto de instalación.

La altura del gancho merece atención por separado. La elevación requerida no es simplemente la parte superior del elemento que se va a instalar. Incluye el espacio libre para los aparejos, el bloque de gancho, la geometría de la cabeza de pluma y una trayectoria segura por encima de los obstáculos. En trabajos interiores, la altura libre disponible puede limitar el ángulo de la pluma antes de que la capacidad nominal se convierta en la restricción. Por el contrario, los trabajos exteriores pueden estar limitados por el radio porque la grúa debe permanecer fuera de una excavación, detrás de una valla perimetral o alejada de servicios enterrados.

Las tablas de cargas también suponen condiciones de montaje especificadas. Los estabilizadores pueden tener que estar completamente extendidos, parcialmente extendidos u omitirse según el modelo y el modo de operación. Las capacidades pueden diferir sustancialmente entre estas configuraciones. Una elevación nunca debe evaluarse utilizando una entrada favorable de la tabla que no pueda alcanzarse en el sitio.

El terreno, el acceso y la preparación pueden determinar el modelo

La estabilidad de la grúa comienza bajo la máquina. Las placas de apoyo de los estabilizadores distribuyen la carga, pero no crean capacidad portante; el suelo, la losa, la plataforma o las obras temporales de apoyo deben ser capaces de soportar las reacciones aplicadas. Los terrenos blandos, zanjas sin protección, zonas de relleno, forjados suspendidos y huecos subterráneos requieren especial atención de ingeniería. La nivelación es igualmente importante, ya que las tablas nominales generalmente se basan en una máquina nivelada. Incluso una pequeña pendiente puede alterar la distribución de cargas y reducir el margen de estabilidad.

Las limitaciones de acceso suelen explicar por qué se selecciona una grúa compacta sobre orugas o una grúa araña en lugar de una máquina convencional móvil por carretera. El ancho de las puertas, los giros en pasillos, la carga admisible del suelo, las rampas internas y las pendientes de la ruta de desplazamiento deben verificarse antes de la entrega. Las dimensiones de transporte de la grúa son solo una parte de la cuestión: la máquina puede necesitar espacio para girar, desplegar estabilizadores, rotar la superestructura y mantener zonas de exclusión durante la elevación.

En terrenos irregulares o sin terminar, los trenes de rodaje sobre orugas pueden proporcionar menor presión sobre el terreno y un desplazamiento más controlado que las unidades con ruedas, aunque no eliminan la necesidad de preparar el sitio. Una geometría de orugas más ancha y una robusta huella de estabilizadores pueden mejorar la estabilidad, pero ninguna de estas características permite operar más allá de la tabla de cargas publicada ni sobre un terreno que no haya sido verificado.

Cómo elegir la longitud de pluma sin sobredimensionar la grúa

Una pluma más larga no es automáticamente mejor. Una pluma más larga puede alcanzar por encima de estructuras y reducir la necesidad de reubicar la grúa, pero puede añadir peso a la máquina, complejidad de transporte y coste. También puede generar una capacidad menor en el radio objetivo que una configuración más corta y de mayor capacidad. El enfoque correcto consiste en cartografiar la envolvente de elevación: seleccionar las posiciones disponibles para la grúa, medir el radio hasta el centro de la carga, identificar obstáculos y calcular la altura de gancho necesaria en cada posición.

Para trabajos repetitivos, considere el rango de elevaciones habituales en lugar de la única elevación más grande. Una grúa seleccionada únicamente para una tarea extrema puede ser ineficiente para la manipulación diaria. Por otra parte, seleccionar una grúa demasiado cerca del límite calculado deja poco margen para cambios en los aparejos, pequeños ajustes de colocación o restricciones de acceso imprevistas. El margen de selección debe reflejar la criticidad y variabilidad del trabajo, manteniéndose dentro de los límites de operación publicados por el fabricante.

Cuándo una grúa araña sobre orugas es una mejor opción

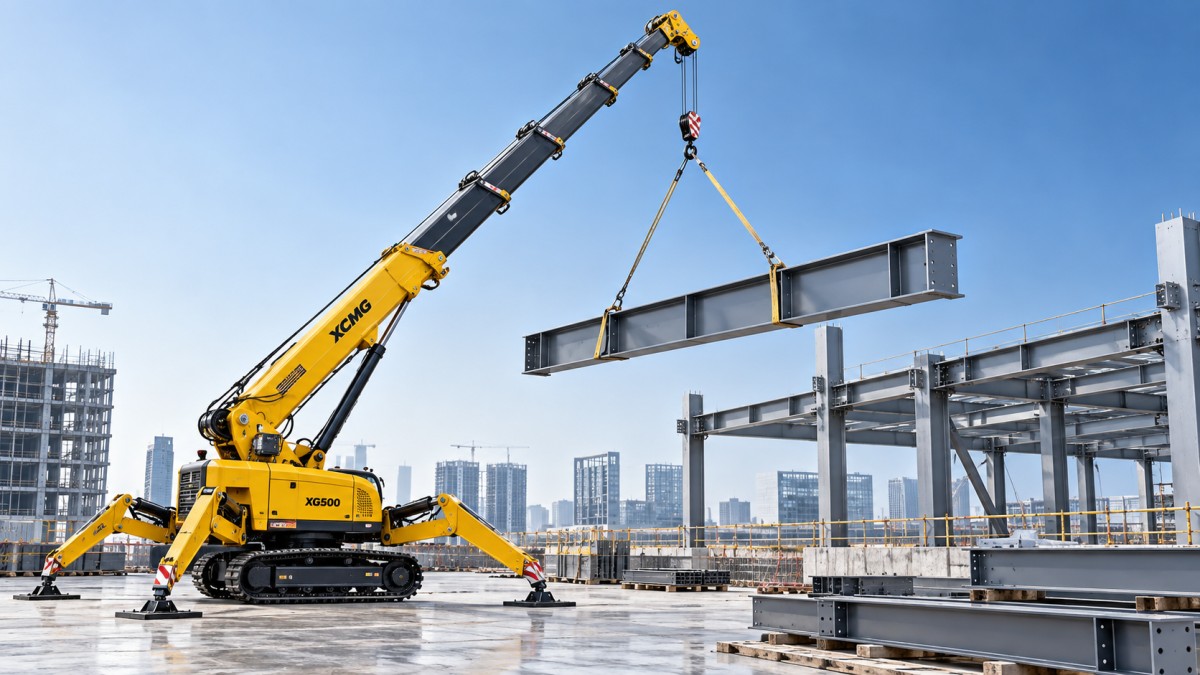

Las grúas araña compactas de alta capacidad ocupan un nicho específico entre los equipos pequeños de elevación en interiores y las grúas móviles más grandes. Pueden ser relevantes cuando deben manipularse cargas considerables a través de rutas de acceso estrechas o desde una posición estabilizada sobre terrenos de construcción difíciles. La combinación de una pluma telescópica, desplazamiento sobre orugas y estabilizadores es especialmente útil cuando el acceso y el espacio de preparación son más restrictivos que el peso elevado por sí solo.

Por ejemplo, laGrúa araña de orugas de acero de gran tamaño de 12 toneladas utiliza una pluma de acero al manganeso de cinco secciones y 5 m, con una altura máxima de elevación declarada de 21 m y un radio máximo de trabajo de 19 m. Estas cifras describen una envolvente de operación, no una capacidad de 12 toneladas en todos los puntos dentro de ella. Su idoneidad debe confirmarse aún con respecto a la tabla de cargas aplicable, la disposición de los estabilizadores, las condiciones de capacidad portante del sitio y la carga elevada total. Características como un chasis de orugas reforzado, estabilizadores hidráulicos, polipasto de doble velocidad y control de sobrecarga opcional solo son relevantes cuando respaldan el plan de elevación específico y las restricciones del sitio.

Comprobaciones de seguridad que deben preceder a cualquier compromiso

La decisión de compra o alquiler de una grúa no debe finalizarse hasta que la elevación pueda traducirse en un método de trabajo viable en el sitio. Confirme el peso verificado de la carga y su centro de gravedad; la disposición de los aparejos; el radio y la altura de gancho requeridos; la configuración de la grúa; la evaluación de la capacidad portante del terreno; las limitaciones meteorológicas; la ruta de acceso; los riesgos aéreos y subterráneos; y las disposiciones de comunicación. Las líneas eléctricas requieren distancias de seguridad y medidas de control definidas conforme a las normas locales aplicables, no una decisión improvisada en el lugar de trabajo.

También es importante distinguir entre la capacidad de la máquina y la preparación del proyecto. Una grúa telescópica puede contar con suficiente capacidad según la tabla, pero la elevación puede seguir siendo inadecuada porque el terreno no puede soportar las cargas de los estabilizadores, la ruta de desplazamiento no puede soportar la máquina o la carga no puede controlarse durante su colocación. La elección de modelo más fiable es la que se ajusta al sistema completo de elevación: grúa, terreno, aparejos, carga, acceso y procedimiento operativo.

Las grúas de pluma telescópica son herramientas de elevación muy adaptables, pero su flexibilidad hace que una selección disciplinada sea más importante, no menos. Adapte la grúa al radio de trabajo real, la altura del gancho, la configuración y las restricciones del sitio. Este enfoque evita los dos errores más costosos en la planificación de grúas: alquilar una máquina que no puede completar la elevación o pagar por una capacidad excedente que el proyecto no puede utilizar.
