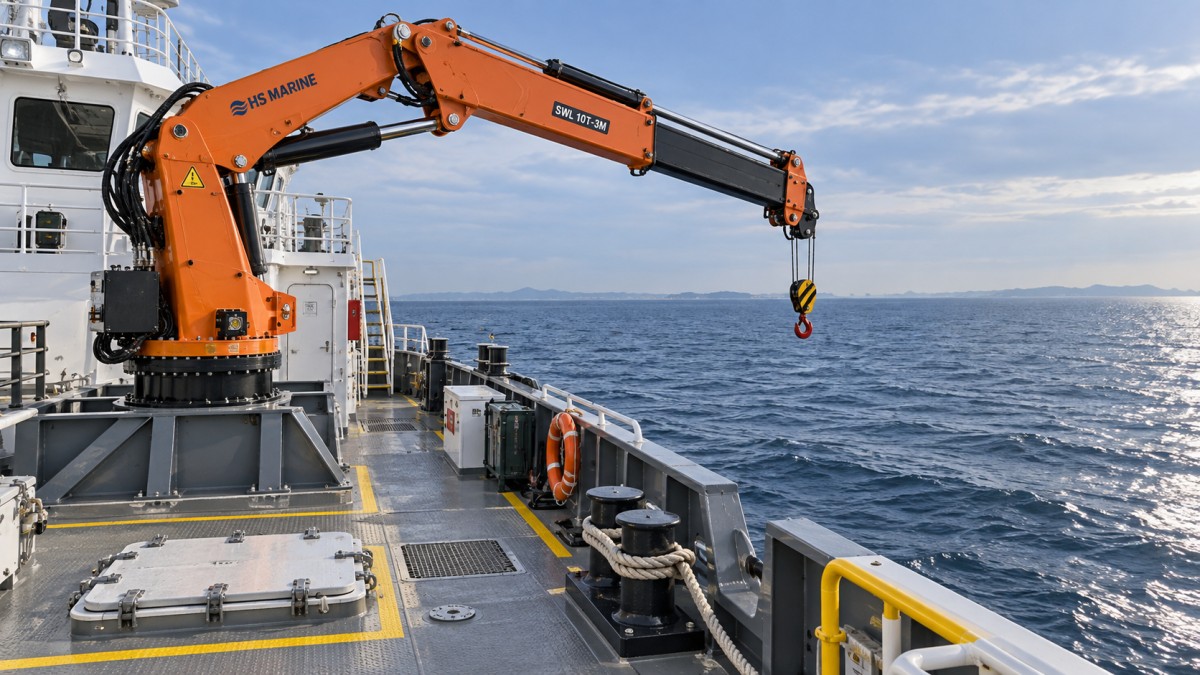

Cómo afectan las limitaciones de espacio en cubierta a la instalación de grúas marinas

Una cubierta con espacio restringido no solo limita dónde puede instalarse una grúa marina. Cambia la estrategia de instalación, el alcance de elevación utilizable, los trabajos estructurales bajo la grúa y, a menudo, el flujo de trabajo diario del buque. Una grúa que cabe dentro de la superficie disponible puede seguir siendo una elección incorrecta si su trayectoria de giro bloquea el acceso, si las cargas de su cimentación no pueden transferirse correctamente o si su pluma no puede alcanzar las zonas de elevación previstas sin operar cerca de sus límites.

Para el propietario, operador o director de proyecto de un buque, el objetivo práctico no es instalar la grúa más grande que pueda subirse físicamente a bordo. Es crear una disposición de elevación que proporcione las cargas requeridas a los radios requeridos, preservando al mismo tiempo el acceso seguro, la estabilidad del buque, la facilidad de mantenimiento y el espacio operativo.

El área de cubierta es solo el punto de partida

Los planos de instalación suelen comenzar con la huella de la base de la grúa. Esto es necesario, pero no suficiente. El requisito real de espacio incluye la estructura giratoria de la grúa, la posición de estiba de la pluma, el recorrido del gancho, el acceso del operador, el espacio libre para mantenimiento, las conexiones hidráulicas, el tendido eléctrico y los pasillos cercanos.

Una base compacta puede resultar engañosa. Durante el giro, el contrapeso, la pluma, el bloque de gancho o la carga suspendida de la grúa pueden invadir zonas utilizadas para la manipulación de carga, el amarre, el acceso a escotillas, las rutas de emergencia o el mantenimiento de equipos. Estos conflictos son especialmente frecuentes en embarcaciones de trabajo, buques de apoyo offshore, buques pesqueros, dragas y proyectos de modernización en los que la cubierta ya cuenta con una distribución operativa definida.

Por lo tanto, la decisión debe basarse en un estudio del espacio operativo, en lugar de únicamente en las dimensiones de la huella. Trace el movimiento de la grúa a lo largo de sus movimientos previstos, incluido el estacionamiento de la pluma, el giro completo cuando corresponda, las elevaciones habituales y las posiciones anómalas pero previsibles, como la recuperación del gancho y el acceso para mantenimiento.

La cimentación puede ocupar más espacio que la grúa

Las restricciones de espacio en cubierta con frecuencia se convierten en restricciones estructurales. Una grúa marina transmite carga vertical, momento de vuelco y fuerzas dinámicas a la estructura del buque. La chapa de cubierta bajo una base rara vez es la solución completa; la trayectoria de carga puede necesitar continuar a través de refuerzos, vigas longitudinales, mamparos o estructuras de soporte bajo cubierta.

Cuando la ubicación preferida de la grúa está sobre alojamientos, espacios de maquinaria, tanques, rutas de cables u otros compartimentos congestionados, reforzar la estructura puede resultar difícil y costoso. Desplazar la grúa una corta distancia puede simplificar considerablemente la cimentación, pero también puede reducir el radio de trabajo o generar conflictos de acceso. Por este motivo, la ubicación de la grúa y el diseño estructural deben evaluarse conjuntamente, no de forma secuencial.

Un error común es tratar el refuerzo como una tarea local de estructura de acero después de haber seleccionado el modelo de grúa. Para entonces, la unidad seleccionada puede requerir modificaciones invasivas bajo cubierta, reducir el acceso a los tanques o interferir con los sistemas existentes. Una revisión estructural temprana puede revelar si una grúa ligeramente más ligera, una altura de base diferente o una posición de elevación revisada ofrece un resultado más viable.

El espacio limitado en cubierta cambia la decisión sobre la capacidad

La capacidad nominal por sí sola no describe si una grúa puede realizar la elevación. La capacidad requerida debe comprobarse al alcance real, considerando el gancho, los aparejos, los accesorios de elevación y la condición operativa del buque. En una cubierta reducida, la grúa no siempre puede colocarse en la ubicación ideal, por lo que puede necesitar alcanzar una distancia mayor de la prevista. Es ahí donde normalmente se reduce la capacidad de elevación disponible.

Los responsables de la toma de decisiones deben definir la elevación en términos prácticos: el elemento más pesado, dónde se recoge, dónde se deposita, el radio de trabajo normal y máximo, la altura de elevación requerida y si el buque puede estar en movimiento. Una grúa seleccionada únicamente por su carga nominal máxima puede volverse ineficiente cuando su capacidad al radio necesario es insuficiente.

La compacidad también puede requerir compromisos. Una pluma articulada o plegable puede reducir la intrusión durante la estiba en algunas configuraciones, mientras que una pluma recta puede ofrecer una geometría de trabajo más sencilla para determinadas elevaciones. Ninguna de las dos configuraciones es automáticamente mejor. La configuración adecuada depende del patrón de obstáculos, el alcance requerido, la altura libre disponible, la trayectoria de la carga y de si la grúa debe trabajar por la borda, a través de una cubierta abierta o hacia una zona de carga definida.

El acceso y las operaciones no pueden tratarse como espacio sobrante

En buques con área de cubierta restringida, cada instalación compite con una ruta de trabajo. Una grúa situada cerca de la borda puede mejorar el alcance por la borda, pero obstaculizar las operaciones de amarre. Una posición central puede mejorar la cobertura de elevación, pero dividir el espacio de carga o interferir con las aberturas de las escotillas. Una ubicación próxima a la maquinaria puede acortar las líneas hidráulicas, pero dificultar el mantenimiento rutinario.

La pregunta importante no es «¿Dónde hay cubierta vacía?». Es «¿Qué actividades deben continuar cuando la grúa está estacionada, operando y en mantenimiento?». Revise la ubicación con las tripulaciones de cubierta, el personal de mantenimiento y quienes son responsables de la carga o del equipo de misión. Sus aportaciones suelen identificar conflictos prácticos que no aparecen en un plano de disposición general.

También se necesita acceso libre para inspecciones, lubricación, sustitución de mangueras, manipulación de cables de acero cuando corresponda y recuperación tras una condición de fallo. Una grúa que solo puede recibir mantenimiento después de retirar equipos adyacentes o suspender las operaciones de cubierta genera un coste operativo a largo plazo que puede superar el beneficio de una ubicación inicial conveniente.

Los límites de giro pueden ser una mejor solución que una ubicación comprometida

Cuando la rotación completa invadiría zonas ocupadas, puede ser preferible definir un sector de trabajo controlado en lugar de forzar la grúa a una posición inferior. La restricción de giro puede proteger las estructuras de alojamiento, antenas, sistemas de escape, rutas de carga o zonas peligrosas frente a la grúa y su carga.

Este enfoque solo funciona cuando el sector permitido sigue cubriendo todas las elevaciones requeridas con radio adecuado y espacio libre para la pluma. Debe evaluarse como parte del plan de elevación, no añadirse posteriormente. Una envolvente de giro restringida también afecta dónde pueden depositarse las cargas y cómo el personal de aparejos puede trabajar de forma segura alrededor de la grúa.

Para instalaciones en las que los equipos deben trasladarse entre las cubiertas del buque y las zonas de apoyo en el muelle, en ocasiones puede considerarse una disposición móvil de manipulación en cubierta junto con una unidad marina fija. Por ejemplo, laStraight Boom  FST6.3E3 es una grúa de pluma recta montada sobre camión con giro continuo de 360 grados, una capacidad máxima declarada de 6.3 toneladas y un alcance de hasta 12.64 m. Sus datos pueden ser útiles como referencia para la planificación de la manipulación en tierra o en el muelle, pero no debe suponerse que sustituye a una instalación de grúa marina diseñada específicamente para un buque.

Una secuencia de revisión práctica antes de aprobar la instalación

Las restricciones de cubierta se gestionan mejor antes de la adquisición, cuando las opciones de ubicación y configuración aún están abiertas. La siguiente secuencia mantiene la decisión centrada en el rendimiento real de elevación, en lugar del área de suelo disponible:

1. Enumere las elevaciones requeridas. Incluya los pesos de las cargas, los puntos de recogida y depósito, la frecuencia de elevación, los radios requeridos y si las elevaciones se realizan por la borda o dentro del área de cubierta.
2. Elabore un mapa operativo de la cubierta. Marque las rutas de carga, escotillas, estaciones de amarre, vías de evacuación, puntos de acceso a equipos y zonas que deben permanecer despejadas.
3. Pruebe las envolventes de la grúa. Revise la huella de la base, la estiba de la pluma, el barrido de giro, la trayectoria del gancho y la trayectoria de la carga a lo largo de todo el rango operativo previsto.
4. Evalúe la estructura de soporte. Confirme que el concepto de cimentación tenga una trayectoria de carga realista a través del buque, sin interferencias inaceptables bajo cubierta.
5. Compruebe los requisitos de servicio. Reserve espacio para inspección, reparación, mangueras, controles y acceso seguro del personal antes de finalizar la distribución.
6. Revise conjuntamente la estabilidad y los límites operativos. La grúa, la condición del buque, el estado de mar previsto y el procedimiento de elevación deben tratarse como un único sistema operativo.

Cuando una grúa más pequeña no es la opción de menor riesgo

Elegir una unidad más pequeña puede liberar espacio en cubierta y reducir las exigencias de cimentación, pero no es automáticamente la opción comercial más segura. Si obliga a realizar elevaciones rutinarias en el límite de la tabla de cargas, requiere reposicionar repetidamente la carga o no puede cubrir una tarea futura prevista, el ahorro aparente puede perderse debido a operaciones más lentas y capacidad restringida.

Por el contrario, una grúa sobredimensionada puede crear una cimentación más pesada, zonas de exclusión más amplias, mayor riesgo de interferencia y una complejidad de instalación innecesaria. La mejor selección suele ser la configuración más pequeña que pueda completar el perfil de elevación definido con un margen adecuado y sin interrumpir las operaciones esenciales de cubierta.

Antes de aprobar la disposición de una grúa marina, solicite la envolvente operativa, la información sobre las cargas de cimentación y una disposición de cubierta que muestre cómo la grúa coexiste con las actividades normales del buque. Esta revisión convierte el «espacio limitado en cubierta» de un problema de instalación de última etapa en una decisión de diseño controlada.
