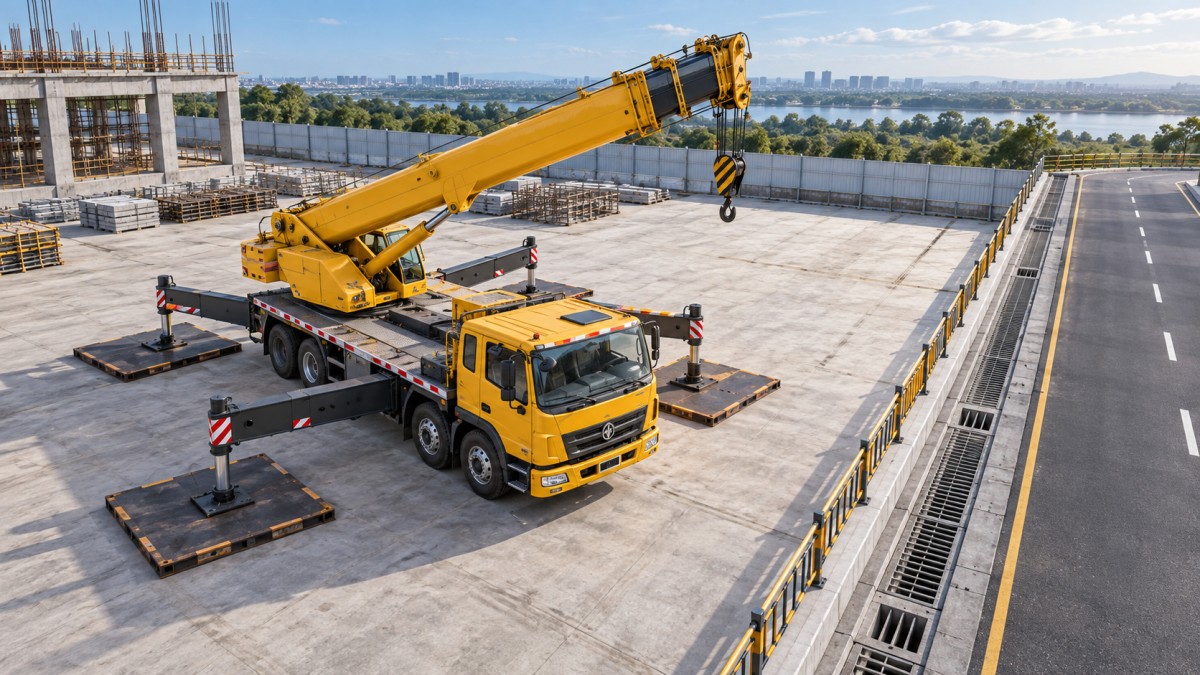

Cómo afecta la huella de los estabilizadores a la selección del emplazamiento de una grúa montada en camión

La huella de los estabilizadores es un factor de selección del emplazamiento, no solo un detalle de montaje

La selección de una posición segura para una grúa montada sobre camión comienza mucho antes de que el operador despliegue los estabilizadores. El peso de la carga, el radio de trabajo y las condiciones del terreno son comprobaciones evidentes, pero el área física ocupada por los estabilizadores suele determinar si un punto de izado propuesto es realmente utilizable. Un lugar puede parecer adecuado desde la cabina o en un plano básico de obra, pero resultar inviable cuando los estabilizadores deben extenderse sobre un carril de circulación, cerca del borde de una zanja, hacia una ruta peatonal o sobre un terreno con condiciones de apoyo heterogéneas.

Para los equipos de calidad y seguridad, la huella de los estabilizadores debe considerarse parte de la envolvente operativa de la grúa. Afecta no solo a la estabilidad durante el izado, sino también a la planificación de la zona de exclusión, la exposición a servicios subterráneos, el acceso de otros oficios y la capacidad de mantener la grúa nivelada. La pregunta práctica no es simplemente: «¿Puede estacionarse aquí el camión?». Es: «¿Puede estabilizarse aquí el camión para todo el rango de izado previsto sin crear un nuevo riesgo?».

Qué cambia realmente la huella de los estabilizadores

La huella es el área creada por los estabilizadores desplegados, las placas de apoyo y cualquier tablón o plataforma técnica utilizada debajo de ellos. En muchos trabajos, esta área es mucho más ancha que la carrocería del vehículo. Por ejemplo, una vía de servicio estrecha puede admitir el propio camión, pero no dejar espacio para un estabilizador completamente extendido en un lado. Esto no es un inconveniente menor. Una menor apertura de los estabilizadores puede modificar la capacidad de izado permitida de la grúa, según la tabla de cargas del fabricante y la configuración de los estabilizadores.

Una apertura más amplia generalmente proporciona una base de apoyo mayor y más estable, pero también requiere más terreno despejado. El planificador de la obra debe reservar espacio para las vigas de los estabilizadores, gatos, placas y el personal que los inspecciona. Es especialmente fácil pasar por alto las holguras junto a paredes de edificios, materiales almacenados, vallados temporales, desagües abiertos, vehículos estacionados y patas de andamios. Una grúa puede tener espacio suficiente para desplegarse, pero no el necesario para que un aparejador compruebe de forma segura el contacto de las placas u observe movimientos durante el primer levantamiento de carga.

La huella de apoyo también determina cómo se transmiten las fuerzas de la grúa al terreno. La carga no se distribuye uniformemente por toda el área de estacionamiento. Se concentra en los puntos de contacto de los estabilizadores, y la reacción más alta puede producirse en un estabilizador concreto según la dirección de la pluma, el radio, la posición de la carga y el ángulo de giro. No basta con comprobar si el pavimento parece sólido.

Presión de apoyo sobre el terreno: el detalle que puede invalidar un emplazamiento de buen aspecto

Las superficies pavimentadas pueden resultar engañosas. El asfalto puede parecer intacto mientras cubre rellenos débiles, huecos, zanjas de servicios recientemente rellenadas, canales de drenaje o una losa no diseñada para reacciones concentradas de una grúa. Del mismo modo, el suelo compactado puede parecer firme en tiempo seco y perder capacidad después de la lluvia. Los controles de calidad deben identificar tanto la superficie visible como lo que se conoce de la capa situada debajo.

La relación básica es sencilla: la presión sobre el terreno aumenta cuando la misma fuerza del estabilizador se soporta sobre un área de contacto menor. Las placas y plataformas pueden reducir la presión al aumentar dicha área, pero no hacen automáticamente seguro un terreno inadecuado. Deben tener el tamaño adecuado, colocarse sobre un apoyo estable y razonablemente nivelado, y ser capaces de distribuir la carga sin agrietarse, balancearse ni salvar un hueco. Apilar bloques sueltos, utilizar madera dañada o colocar una plataforma parcialmente sobre un borde debe rechazarse en lugar de aceptarse como un ajuste en campo.

A modo de ejemplo, las cifras publicadas para la grúa montada sobre camiónStraight Boom FST3.2E3 incluyen una presión máxima sobre el terreno de 2.8 MPa con estabilizadores ST totalmente extendidos y de 2.2 MPa en la configuración EX. Estos valores son datos operativos específicos de la grúa, no una declaración de que cualquier patio de hormigón, carretera o área de trabajo compactada pueda soportar la carga de forma segura. La decisión real sobre el emplazamiento sigue dependiendo de la superficie de apoyo, el área de las placas, la información del subsuelo y la configuración de izado aplicable.

Restricciones del emplazamiento que deben marcarse antes de que llegue la grúa

Una revisión previa al izado eficaz representa la huella desplegada, no solo la posición de estacionamiento del camión. En un proyecto concurrido, ese plano suele revelar conflictos con suficiente antelación para modificar el horario de entrega, la orientación de la grúa o el punto de carga. Es mucho más fácil reubicar en un plano una zona de descarga de palés que improvisar después de que una grúa haya bloqueado la única ruta de acceso de emergencia.

• Trazados de zanjas, pozos de registro, alcantarillas, bordes de sótanos, muros de contención y terrenos restituidos recientemente.
• Líneas aéreas, salientes de edificios, amarres de andamios, toldos y obstáculos al giro de la pluma.
• Rutas de vehículos, vías de emergencia, pasos peatonales y accesos requeridos por otros contratistas.
• Pendientes, pendientes transversales, arcenes blandos, bordillos y cambios entre pavimento y terreno sin pavimentar.
• Espacio para plataformas, actividades de aparejo, señalistas y una zona de exclusión controlada alrededor del izado.

Los bordes merecen especial atención. Una placa de estabilizador colocada cerca del borde de una excavación, losa, terraplén o desagüe puede transmitir la fuerza a un terreno con menor capacidad para resistirla. No existe una distancia de seguridad universal que pueda aplicarse sin tener en cuenta la profundidad de la excavación, las condiciones del suelo, el diseño del apoyo y los requisitos locales. Cuando exista incertidumbre, la respuesta correcta es obtener orientación competente de ingeniería o del proyecto, no basarse en que un vehículo anterior se estacionó cerca.

Por qué no puede darse por sentada la extensión total

Un error de planificación común es seleccionar un emplazamiento utilizando la capacidad nominal máxima de la grúa y descubrir después que un estabilizador no puede extenderse completamente debido a una pared, el límite de un carril o un obstáculo. Algunos diseños de grúa permiten posiciones intermedias definidas de los estabilizadores, pero sus capacidades de izado permitidas y sectores de operación pueden diferir considerablemente de la disposición totalmente extendida. El operador debe utilizar la tabla de cargas y la información de configuración correctas; el equipo de obra no debe decidir informalmente «recoger un poco un lado».

Las configuraciones asimétricas requieren aún más cuidado. Un vehículo puede estar físicamente nivelado mientras que el ancho de apoyo disponible difiere de un lado a otro. Esto puede afectar a los sectores de giro permitidos y al margen operativo durante un levantamiento. Por tanto, un emplazamiento puede ser aceptable para un izado hacia terreno abierto, pero inaceptable para una carga similar manipulada sobre el lado restringido. La trayectoria prevista de la carga es tan importante como el punto de entrega.

Un método mejor para revisar la posición propuesta de la grúa

El proceso más fiable consiste en revisar el izado desde el terreno hacia arriba. Confirme la carga y el radio, y después identifique la configuración de estabilizadores requerida según la documentación de la grúa. Marque las posiciones aproximadas de los estabilizadores en el plano de obra o directamente sobre el terreno. Compruebe las holguras, los cambios de superficie, las características subterráneas y el espacio necesario para las plataformas. Solo entonces el equipo debe confirmar la dirección de la pluma, la trayectoria de giro y las disposiciones de exclusión.

Antes de izar, verifique que todos los estabilizadores tengan contacto firme y estable, y que el chasis esté nivelado conforme a las instrucciones del fabricante de la grúa. Vuelva a comprobarlo después del primer levantamiento controlado. El asentamiento, la rotación de las placas, el agrietamiento de la superficie de apoyo o un cambio visible de nivel deben detener la operación para una nueva evaluación. Un pequeño movimiento en un estabilizador puede adquirir importancia cuando la pluma está extendida y la carga está suspendida.

Los registros de control de calidad son más útiles cuando recogen las condiciones que pueden cambiar: el clima, la disposición de las placas o plataformas, la extensión de los estabilizadores, las observaciones del terreno, los trabajos de excavación cercanos y cualquier desviación respecto al plan original. Una nota genérica de «terreno verificado» aporta poco para explicar por qué se aceptó una ubicación. Un registro breve y específico hace más defendible una revisión posterior y ayuda a evitar que se repitan las mismas suposiciones en el siguiente izado.

La prueba práctica de selección del emplazamiento

Una ubicación adecuada para una grúa montada sobre camión es aquella en la que la grúa puede estacionarse, apoyarse completamente en su configuración aprobada, mantenerse nivelada y operar a lo largo de la trayectoria de carga planificada sin comprometer a las personas, el acceso ni la integridad del terreno. Si alguna de estas condiciones depende de una pila improvisada de placas, una ruta de tráfico bloqueada, un cruce de zanja sin verificar o una capacidad supuesta con estabilizadores parcialmente extendidos, la ubicación no está lista.

La huella de los estabilizadores convierte la selección del emplazamiento en un ejercicio de planificación tridimensional: apoyo bajo la grúa, holgura a su alrededor y movimiento seguro por encima de ella. Tratar esta huella como un dato fijo de diseño en lugar de un ajuste para el día de la operación es una de las formas más claras de prevenir errores evitables en la configuración de izado.
