MC25SA4

MC25SA4

Operamos como un proveedor mundial de servicios de grúas, ofreciendo soluciones integrales de elevación en un solo lugar. Respaldados por la probada tecnología original de elevación e hidráulica de Hyva, junto con nuestras propias líneas de producción de mecanizado, ensamblaje y control de calidad, cumplimos con las normas internacionales de seguridad para suministrar grúas completas fiables, modificaciones personalizadas, repuestos y asistencia técnica posventa a contratistas de construcción, empresas de servicios para camiones y armadores de todo el mundo.

Detalles del producto

Configuración de la estructura de la grúa marina COMANDEMC25SA4
I. Sistema de pluma
Tipo de pluma: estructura de brazo plegable fabricada con placas de acero de alta resistencia, combinación de pluma principal + plumín√Disponible
Número de secciones de la pluma: 3 secciones4 secciones
4 secciones
Longitud de la pluma principal:9m
Modo telescópico: telescopado hidráulico, telescopado síncrono mediante cable y cilindro único, movimiento telescópico suave y de alta eficiencia√Disponible
Sección transversal de la pluma: en forma de U, alta resistencia a la flexión y la torsión, buen rendimiento de alineación√Disponible
Modo de elevación: elevación hidráulica, permite realizar la elevación y el descenso en curva, amplio rango de trabajo√Disponible
II. Sistema de giro + elevación
Mecanismo de giro: giro completo de 360°, estructura de giro con engranaje planetario, fácil instalación, resistencia a la fatiga y larga vida útil
Disponible
Doble dirección
Disponible
Mesa de giro1540
Mecanismo de elevación: cabrestante hidráulico, válvula de equilibrio integrada + bloqueo hidráulico, descenso suave y seguro
Disponible
Cable de acero:Φ12
III. Configuración del sistema hidráulico
Volumen del depósito de aceite hidráulico:160L
Modo de control: control hidráulico, operación precisa y buen rendimiento de microcontrol
Disponible
Bomba hidráulica: bomba de engranajes, salida de caudal estable, puede accionar suavemente el reductor de giro planetario, el motor hidráulico y el cilindro hidráulico, movimiento suaveBomba de pistón
Componentes principales de la válvula: válvula direccional multivía, rendimiento estable;
Disponible
Sistema de filtración: filtro de aspiración de aceite de alta precisión, prolonga la vida útil de los componentes hidráulicos
Disponible
IV. Configuración de seguridad
Válvula de alivio de presión de seguridad para el sistema hidráulico de la grúa marina√Disponible
Asiento: operación de la superestructuraCabina
Cabina
Sistema de refrigeración: radiador de aceite hidráulico refrigerado por aire, garantiza una temperatura del aceite estable durante el funcionamiento prolongado√Disponible


ParámetroUnidadMC25SA4
Capacidad máxima de elevaciónT25
Momento máximo de elevaciónTon.M50
Radio máximo de trabajom30
Radio mínimo de trabajom
Capacidad en el alcance hidráulico mínimo (gancho,kg) / Alcance mínimo (m)kg/m25000/2.0
Capacidad en el alcance hidráulico máximo (gancho,kg) / Alcance máximo (m)kg/m1400/30
Altura de elevación sobre la cubiertam
Velocidad de elevaciónm/min
Velocidad de girorpm
Tiempo de elevacións
Presión del sistema hidráulicompa
Caudal del sistema hidráulicoL/min
Ángulo de girodegrees360 o continuo
Ángulo máximo de elevación de la pluma de la grúadegrees75
Ángulo mínimo de elevación de la pluma de la grúadegrees1
Fuente de alimentación -ChinaV/Hz380V/50Hz/3Ph
Potencia totalkW18
Peso de la grúa (aprox.)T4.7
Temperatura de trabajo°C-20°C to +45°C
Sistema de control
Control remoto/cabina
Dimensiones generalesmm11400*2180*2000

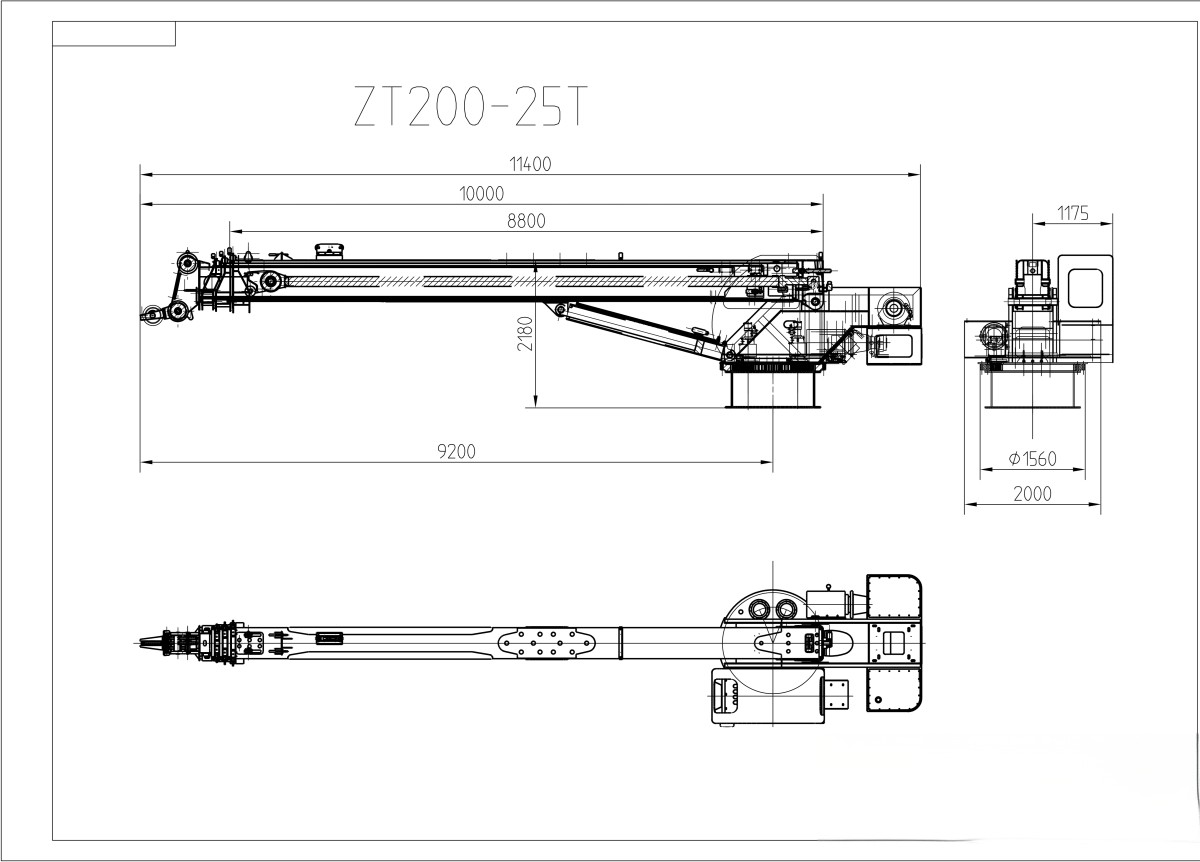

ZT200-25T  Crane layout plan

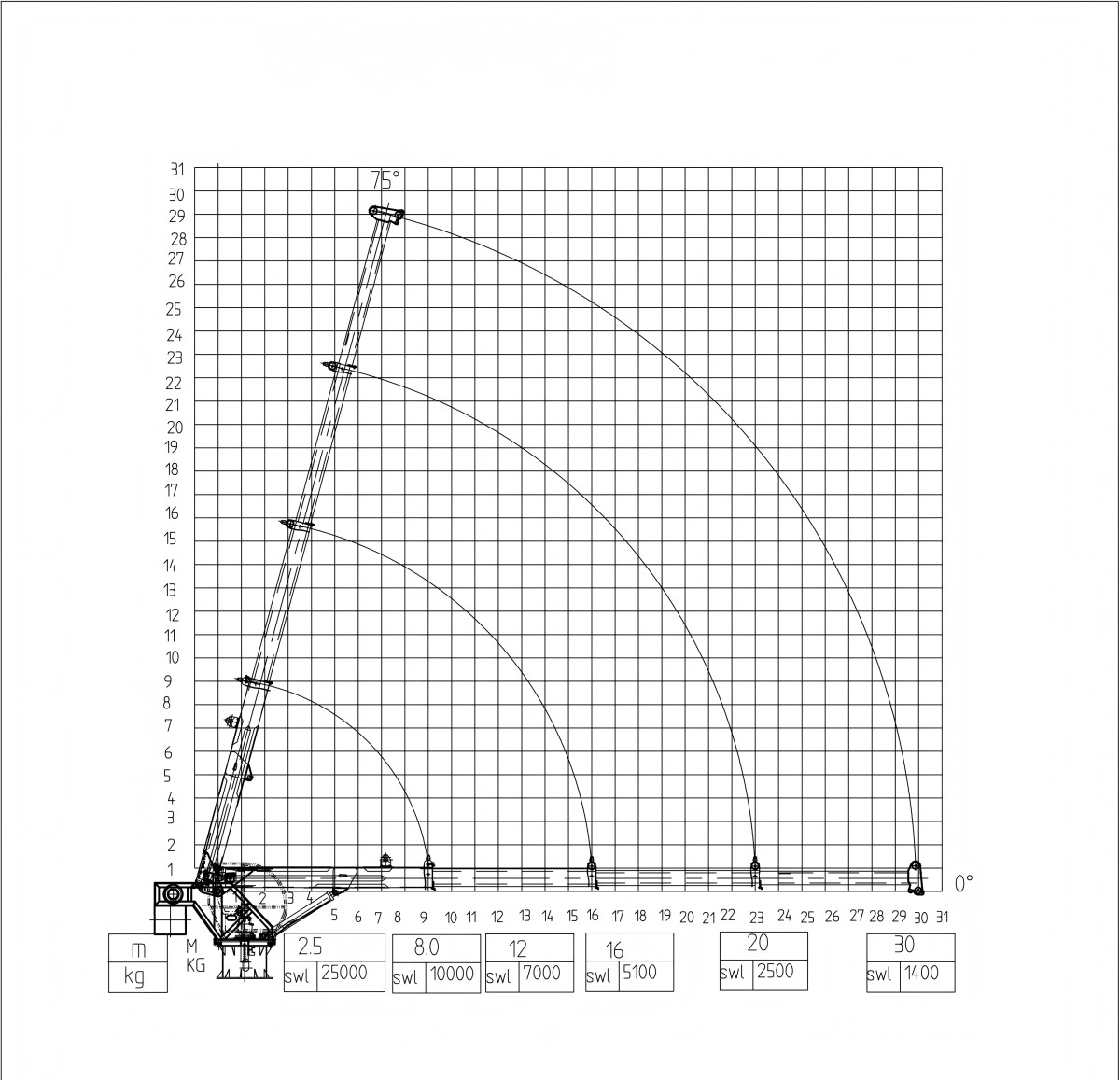

ZT200-25T Lifting Chart
